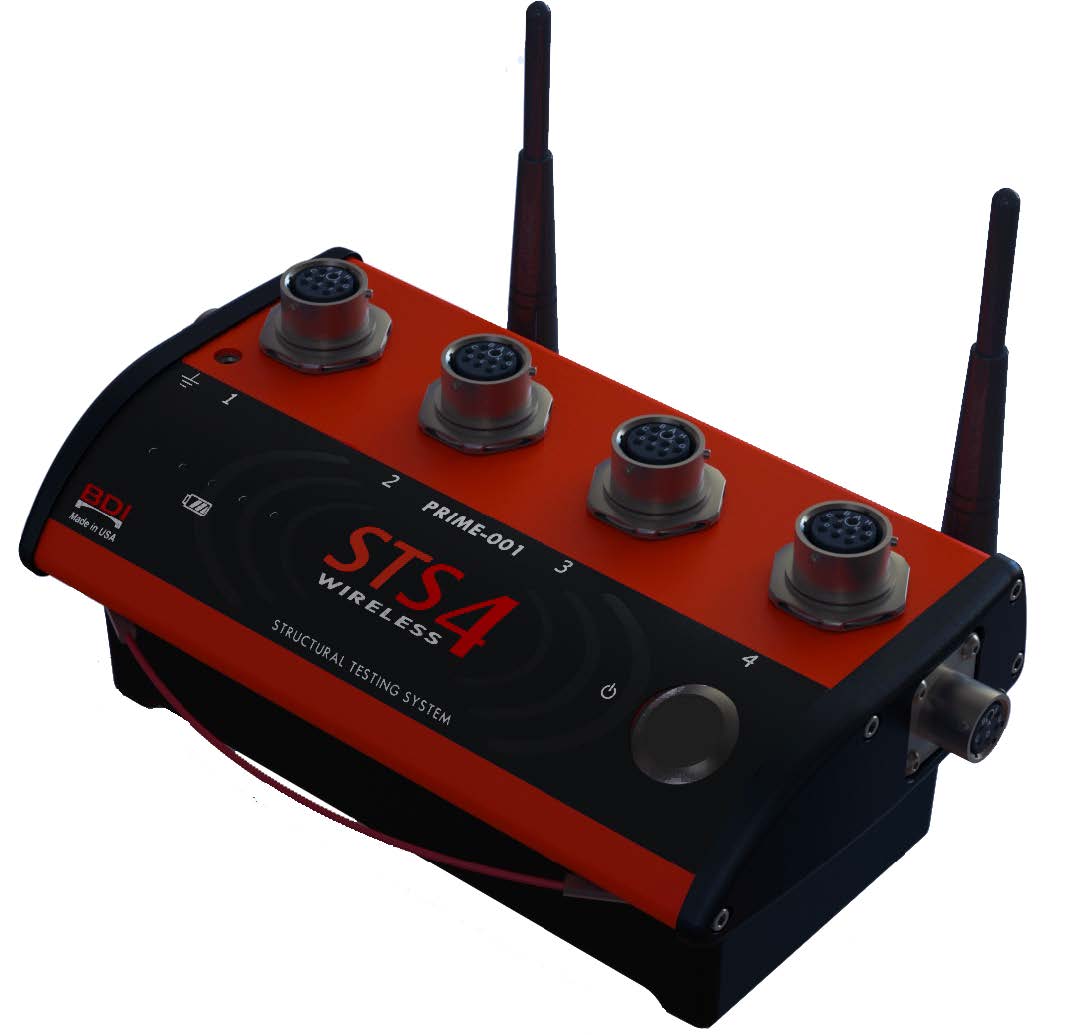

STS 4-IW3 Mô đun thu thập dữ liệu 4 kênh kết nối không dây/wireless và hỗ trợ kết nối dây (wired). PoE (IEEE 802.3af), hỗ trợ kết nối Intelliducer, pin Li-Ion gắn trong 73Wh (LI-108-73),bộ nhớ lưu trữ ữ liệu dung lượng 8GB(có thể mở rộng khả năng lưu giữ liệu tới 32GB).
ưu điểm:
Trong quá trình sử dụng ngoài thực tế với các dải đo rộng để thực hiện một cách linh hoạt nhà sản xuất BDI Inc Mỹ đã thiết kế Mođun không dây mới nhất STS 4 thay thế cho loại Modun truyền thống STS - WIFI trên cơ sở các tính năng cơ bản tương tự
Mođun mở rộng mới : Giao diện và nguồn cấp cho phép mở rộng lên tới 16 kênh dữ liệu qua các cổng đã có sẵn.
Chức năng tự động bù chỉnh nhiệt độ cho các cảm biến bởi nhiệt điện trở được tích hợp sẵn trên mỗi kênh đo với bộ thu thập dữ liệu STS 4 -IW3 không dây(wireless) và hỗ trợ kết nối dây(wired)
Điện áp đầu vào cho các cảm biến cho phép tăng lên đến ± 5.0 VDC
Có thêm thẻ nhớ SD Flash với khả năng lưu trữ các số liệu và dữ liệu (16 GB).
Có thêm chương trình kích thích điện áp từ (+ 1đến + 5 VDC)
Điện áp đầu vào cho các cảm biến cho phép: Cổng kích thích điện áp đến + 15 VDC
Lập sẵn chương trình nhận dạng cảm biến
Có tính năng chịu nước theo tiêu chuẩn IP 67
Tương thích với phần mềm thu thập các dữ liệu và số liệu thô đo được từ các cảm biến.
Tương thích với phần mềm thu thập số liệu và dữ liệu thô đo được từ các cảm biến thông qua Phần mềm WinSTS software
Kiểu dáng mới,được thiết kế lại phần mềm thu thập dữ liệu STS - LIVE với chức năng đồ họa và đánh giá phân tích cao.
Mac OS X và hỗ trợ nhiều ngôn ngữ.
Cho phép lập trình và điều chỉnh theo mong muốn của người sử dụng với sự hỗ trợ bởi LABVIEW.
Thông số kỹ thuật
Kiểu/loại đo: Kết thúc đơn hay khác biệt: Voltage, mV, số.
Bộ xử lý: Stallaris®Arm®Cortex™M3
Bộ nhớ:
Bộ nhớ trong: 8GB cho phép mở rộng đến 32 GB.
Bộ nhớ của thẻ nhớ trong MicroSD Flash: Theo tiêu chuẩn là 2GB(cho phép mở rộng đến 16Gb,các dữ liệu đo được back-up
Tốc độ lấy mẫu tối đa 1000 Hz
Chương trình khuếch đại và cài đặt: có 13 chế độ cài đặt,dải đo từ 1 mV đến 10 V
Độ phân giải khi chuyển tín hiệu Analog- số: 24-bit AC
Bộ chuyển đối tín hiệu A/D: Sigma delta
Hệ thống điện áp tham chiếu: Điện áp tham chiếu hệ thống được tất cả bắt nguồn từ độ chính xác cao cùng cực nguồn bảng.
Bất cứ sự trôi còn lại sẽ thay đổi kích thích tới ADC hiệu quả hủy trôi ra khỏi vùng mong muốn.
Dung sai nhiệt độ cho phép tới bộ chuyển đổi A/D: Đạt được tới khuếch đại 1 ppm/0C.
Số kênh đo/mođun : 4
Mỗi kênh đo đều được lắp sẵn nhiệt điện trở cho phép tự động bù chỉnh nhiệt độ cho các cảm biến khi đo và phân tích giúp cải thiện và tăng cao độ chính xác cũng như đô tin cậy khi đo và phân tích tại hiện trường
STS4 - ID 5 Support : Hỗ trợ mở rộng thêm kênh đo từ các mo đun STS -4 - IW3 với thêm 3 mô đun nữa.
Điện áp kích thích:
Vx ( lập trình ): +0 đến 5 VDC@20 mA( mỗi kênh đo )
V+15 : + 15 VDC@200 mA(kết hợp)
Cấp chính xác về điện áp:
Vx (lập trình): Độ phân giải 16 bit, 5 ppm/0C
V+15 : + 5%
Tín hiệu điện áp đầu vào: + 5.0 VDC
Nguồn cấp: Pin ion Lithirium: +10,8 VDC, 6,2aH, 67Wh
Nguồn cấp DC : + 24 VDC@3.0 Amp (tối đa để sạc)
Nguồn qua cáp mạng Ethernet: + 48 VDC theo chuẩn IEEE 802.3af
Nguồn cấp từ Mođun -Mođun : +9 VDC đến + 24 VDC
Tiêu hao điện năng: Bộ truy cập cơ sở 0,7 W
Tiêu hao điện năng khi kết nối: 1,5 W (tiêu hao điện năng được tính toán với số lượng 4 cảm biến đo biến dạng có trở kháng 350 Ω đến kết nối hệ thống và thu thập sữ liệu ở tỷ lệ lấy mẫu cao nhất có thể.
Chế độ chờ/ ngủ đông:< 10 mV.
Giao tiếp:
+ Kết nối không dây:802.11/g/n (2.412 - 2.484 GHz).
+ Kết nối dây thông qua cáp mạng/Ethernet : 10-Base (TP/IP)
Mođun - mođun: điện áp thấp với tốc độ truyền tín hiệu cao.
Giao diện kết nối cảm biến: 10 chân cắm có nắp bảo vệ.Tính năng chịu nước theo tiêu chuẩn IP 67.
Chức năng Hố trợ với giắc cắm thông minh:
Với việc hỗ trợ này mô đun 4 kênh đo cho phép nhận diện loại cảm biến,số serial của cảm biến, hệ số hiệu chuẩn cảm biến, cài đặt khuếch đại… kèm theo chip sử lý được lắp đặt sẵn bên trong mô đun đo và thu thập dữ liệu
Thông số vật lý:
Lớp vỏ bên ngoài được làm bằng nhôm kiểu dáng được thiết kế với tính mỹ thuật cao.
Lớp vỏ bên ngoài với tính năng chịu nước cao.
Kích thước: 203 x 115 x 83 mm
Trọng lượng: 1200 g (1,2 kg)
Nhiệt độ hoạt động cho phép :
Pin trong quá trình vận hành : - 10 ,…+ 550C
Nguồn DC : - 30 …+ 650C
Nhiệt độ bảo quản thiết bị : -40 … + 850C
Mođun không dây đáp ứng theo chuẩn CE,IC,FCC
Chương trình phần mềm được cải tiến cho phép sử dụng với các hệ điều hành Windows XP,Vista, Window 7(32 hay 64 bit OS) tương thích vơi phần mềm thu thập dữ liệu WinSTS
STS - LIVE:Tương thích với các hệ điều hành Window XPWindow 7(32 hay 64 -bit OS), MAC OS x 10.7 hay cao hơn nữa.
Interference to thirt party software: Cho phép can thiệp vào phần mềm(Nhà sản xuất cung cấp cho khách hàng file *.dll để có thể lập chương trình bằng chương trình LabView).Hỗ trợ nhiều ngôn ngữ
BDI’ SOFTWARE CHƯƠNG TRÌNH PHẦN MỀM
STS-LIVE : Chương trình phần mềm thu thập và quản lý dữ liệu
STS-LIVE là một ứng dụng dựa trên Windows® dễ sử dụng, cung cấp toàn quyền kiểm soát đối với phạm vi thành phần thu thập dữ liệu STS4 của BDI Inc. Không cần lập trình và được thiết kế bởi các kỹ sư hiện trường trải qua kinh nghiệm thực tế, STS-LIVE sẵn sàng thu thập dữ liệu trong vòng vài giây sau khi khởi chạy, cho phép người dùng tập trung vào việc giải thích dữ liệu hơn là lập trình phần mềm!
Đặc điểm:
Tự động phát hiện và cấu hình phần cứng STS4 để hỗ trợ cảm biến Intelliducer (loại thu thập kết nối sử dụng công nghệ kết nối không dây) Nhanh chóng định cấu hình tần số mẫu, thời lượng kiểm tra và các thông số thu thập dữ liệu khác
Xem dữ liệu đã ghi trong thời gian thực
Điều chỉnh điện áp kích thích cảm biến và các giai đoạn tăng
Tự động phát hiện và hỗ trợ Trình theo dõi vị trí tải tự động STS4 (STS4-ALPT)
Tùy chọn zeroing tự động
Hỗ trợ liền mạch nhiều Trạm cơ sở với chức năng kết nối không dây (STS4-WBS)
Bù nhiệt độ cho các cảm biến được trang bị nhiệt điện trở
Lọc dữ liệu thời gian thực
Kiểm soát các chế độ tiết kiệm năng lượng ở chế độ Chờ, Tạm ẩn và Ngủ
Định dạng dữ liệu TDMS cho phép nhập dễ dàng vào STS-VIEW, STS-CFA hoặc bảng tính Được thiết kế cho Windows®10 và các Hệ điều hành mới hơn
STS-VIEW SOFTWARE: CHƯƠNG TRÌNH PHẦN MỀM HIỂN THỊ DỮ LIỆU SAU XỬ LÝ THEO DẠNG ĐỒ HỌA
STS-VIEW là một ứng dụng đồ thị tương tác với người dùng được thiết kế đặc biệt để xem dữ liệu thu được từ hệ thống thu thập dữ liệu STS4 được viết bởi hãng BDI Inc Mỹ sản xuất.
Thay vì dành hàng giờ liên tục để lập và kiểm tra bảng tính, STS-VIEW cho phép người dùng nhanh chóng giải thích các câu trả lời với nhiều tính năng dễ sử dụng. Ví dụ: người dùng có thể xem dữ liệu dưới dạng hàm thời gian, vị trí tải, sự kiện tải hoặc thậm chí là một chức năng của một trong các phép đo cảm biến được ghi lại (ví dụ: áp suất, nhiệt độ, v.v.).
STS - CFA Cable Force Analysis Software
STS – CFA là Chương trình phần mềm được thiết kế đặc biệt để tính toán lực cáp dựa trên phương pháp TCVM. Các tệp dữ liệu từ ứng dụng phần mềm STS-LIVE được viết bởi BDI Inc có thể được tải trực tiếp vào phần mềm.
STS-CFA là một phần của thiết kế phần mềm để tính toán lực cáp dựa trên dữ liệu gia tốc kế được thu thập bởi hệ thống thu thập dữ liệu STS của BDI. Khả năng của chương trình để tính toán các lực cáp từ dữ liệu STS một cách kịp thời cho phép hiệu chuẩn và cân bằng lực cáp khi xử lý sự tương tác của nhiều cáp với nhau chịu các dao động độc lập.
Chương trình phần mềm STS-CFA sử dụng Phương pháp rung của cáp Taut (TCVM) để tính toán tần số rung cơ bản của từng cáp và đến lượt nó, lực tác động trong từng cáp. Có hai thuộc tính quan trọng của cáp được yêu cầu để (W) của cáp và chiều dài dao động tự do(LC) của cáp.
STS-CFA cung cấp kèm theo với sách hướng dẫn vận hành có thể hướng dẫn tất cả các bước để vận hành và tính toán lực cáp.
Phạm vi của gia tốc kế và độ ồn là hai yếu tố quan trọng nhất khi xem xét độ rung của cáp. Đối với cáp có đường kính lớn, gia tốc do rung thường khá thấp vì vậy gia tốc kế ± 2g sẽ hoạt động tốt hơn vì mức độ tiếng ồn thấp hơn đáng kể so với phạm vi g tiếp theo.
Với cáp có đường kính nhỏ hơn sẽ được kích thích bằng tay, khuyến cáo sử dụng loại đầu đo gia tốc ± 5g hoặc ± 10g.
Hệ thống thu thập dữ liệu phải được thiết kế để chấp nhận đầu ra toàn dải của gia tốc kế đang được sử dụng và phải có tần số lấy mẫu cao hơn ít nhất mười lần so với chế độ rung .Ví dụ, một sợi cáp điển hình của một cây cầu dây văng có thể chỉ dao động ở tần số 2 Hz ở chế độ tần số cơ bản; tuy nhiên, để xác thực chế độ đó, BDI Inc có thể quan tâm đến việc xem đến chế độ rung thứ 10 (~ 20Hz). BDI Inc khuyến cáo nên đặt tốc độ lấy mẫu thành 200Hz trong quá trình thu thập dữ liệu.
Đối với chế độ thử nghiệm cụ thể này, dữ liệu rung động xung quanh được sử dụng thay vì phương pháp tác động cáp thông thường được thực hiện cho các tính toán TCVM. Do đó, BDI Inc không thể sử dụng.
STS-CFA được phát triển cho phương pháp tác động rung thường được sử dụng trong cân bằng cáp, đo lực cáp sợi thép, v.v. Các phép tính biến đổi Fourier nhanh (FFT) và mật độ phổ công suất (PSD) được sử dụng để trích xuất nội dung tần số từ lịch sử thời gian đã ghi. Trước khi trích xuất nội dung tần số, các tín hiệu mà BDI Inc đề xuất để làm cho tín hiệu có giá trị bằng 0 và một cửa sổ Hanning được áp dụng để tạo các tín hiệu theo chu kỳ.
Trong quá trình phân tích, dữ liệu đầu tiên được phân tích để đảm bảo nó là sóng hài, một đặc tính cơ bản thuộc tính cáp riêng lẻ. Các lực kết quả sau đó được lấy trung bình để xác định lực cáp. Phương pháp này giải thích cho bất kỳ sự thay đổi nhỏ nào trong tần số cơ bản do phân tần trong quá trình phân tích hoặc các hiệu ứng cơ học thứ cấp
Chế độ rung cáp trong mặt phẳng và ngoài mặt phẳng
Báo cáo trước đó nói rằng đầu đo gia tốc ba phương được sử dụng trên dây văng để đo cả rung động trong mặt phẳng (IP) và ngoài mặt phẳng (OOP). VCE đã sử dụng các phép đo OOP trong phân tích của họ để giảm thiểu ảnh hưởng của các dây buộc chéo của cáp. Trong khi BDI Inc đã thực hiện một thử nghiệm thăm dò vào tháng 12 năm 2015 để điều tra nhiều phương pháp khác nhau để kiểm tra cáp.
Tại thời điểm này, cả phép đo IP và OOP đều được thực hiện trên cáp ngắn và dài đại diện để xác định hướng đo nào nên được sử dụng cho thử nghiệm.
Sau khi phân tích dữ liệu, người ta xác định rằng các phép đo OOP cung cấp cường độ lớn hơn; do đó, dễ dàng hơn để phân tích nội dung tần số cho các tính toán lực. Người ta cũng xác định rằng có sự khác biệt không đáng kể giữa các giá trị tần số IP và OOP do tính chất vòng của dao động dây văng. Có sự khác biệt 2% giữa tần suất IP và OOP giá trị cho chế độ đầu tiên và con số đó giảm đáng kể khi số lượng chế độ tăng lên. Ảnh hưởng này được giảm thiểu bằng phương pháp phân tích BDI Inc được sử dụng để tính toán lực cáp bằng cách sử dụng nhiều chế độ, tính toán lực từ từng tần số cơ bản của chế độ, sau đó lấy trung bình các giá trị đó để xác định lực cáp.
Bản chất hài của sự rung động của cáp.
Một nguyên tắc cơ bản của việc sử dụng TCVM là rung động của cáp là hài hòa, điều này vốn có nghĩa là trên thực tế cáp hoạt động giống như một sợi dây với độ uốn cong hoặc dọc trục không đáng kể.
Phần ban đầu của phân tích dữ liệu bao gồm xác định xem cáp có biểu hiện phản hồi sóng hài hay không. Các phản ứng nói chung được quan sát là hài hòa, với sự khác biệt ít hơn 1,5% giữa các tần số cơ bản bắt nguồn từ các chế độ rung khác nhau.
BDI đã thực hiện kiểm tra độ rung đối với các phép đo lực căng trên dây hoặc thanh ngắn, cứng cáp và sự thay đổi quan sát được từ các tần số sóng hài có xu hướng lớn hơn 5% đối với các trường hợp có liên quan đến độ cứng uốn.
Độ nhạy của lực cáp tương đương với độ cứng cáp
SITEMASTER software
Là chương trình phần mềm chuyên dùng cho công tác đo cũng như quan trắc độ nghiêng công trình. Ngoài ra phần mềm còn cho phép hiển thị dưới dạng đồ họa với việc xác định chuyển vị hay độ dịch chuyển công trình theo thời gian bắt đầu tiến hành xác định tại bất cứ thời điểm nào theo yêu cầu của người dùng.
Chương trình phần mềm SITEMASTER với bất kỳ hệ thống máy hay đầu đo độ nghiêng nào cho phép kết quả đo và phân tích có thể tạo ra tệp dữ liệu văn bản.Dữ liệu được lưu trữ một cách có hệ thống trong một thư mục dễ sửa đổi, với các biểu đồ dịch chuyển tương ứng được công nhận bằng cách sử dụng đơn giản và dễ hiểu.
