Hãng sản xuất : PROCEQ SA -THỤY SỸ
Xuất xứ sản xuất : Thụy Sỹ
Năm sản xuất : 2018
Thiết bị thích hợp cho kiểm tra thấm nhanh bê tông bằng phương pháp không phá hủy tại hiện trường, các phép đo và phân tích đảm bảo nhanh chóng và tính chính xác cao đáng tin cậy.Độ thấm của bê tông tại bề mặt (lớp phủ bê tông) đã được công nhận là yếu tố chính trong việc xác định tính bền vững của kết cấu bê tông.
Nhiều chuyên gia nhấn mạnh tầm quan trọng của thiết bị kiểm tra nhanh TORRENT do hãng PROCEQ Thụy Sỹ sản xuất này và khả năng đo cũng như các kết quả phân tích tại hiện trường với kết quả phân tích được của nó đáng tin cậy - không chỉ trong phòng thí nghiệm mà còn ở công trường xây dựng.
ĐO ĐỘ THẤM HIỆN TRƯỜNG

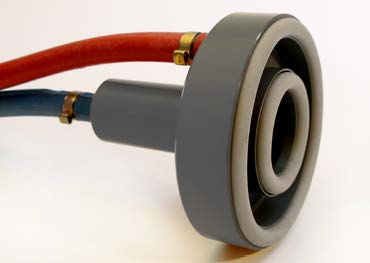

Các tính năng đặc biệt của phương pháp TORRENT là được thiết kế với một khoang chân không hai buồng và một bộ điều
chỉnh áp suất, đảm bảo rằng luồng không khí ở các góc vuông góc với bề mặt hướng về phía trong buồng bên trong. Điều này cho phép tính toán hệ số thấm kT trên cơ sở một mô hình lý thuyết đơn giản.

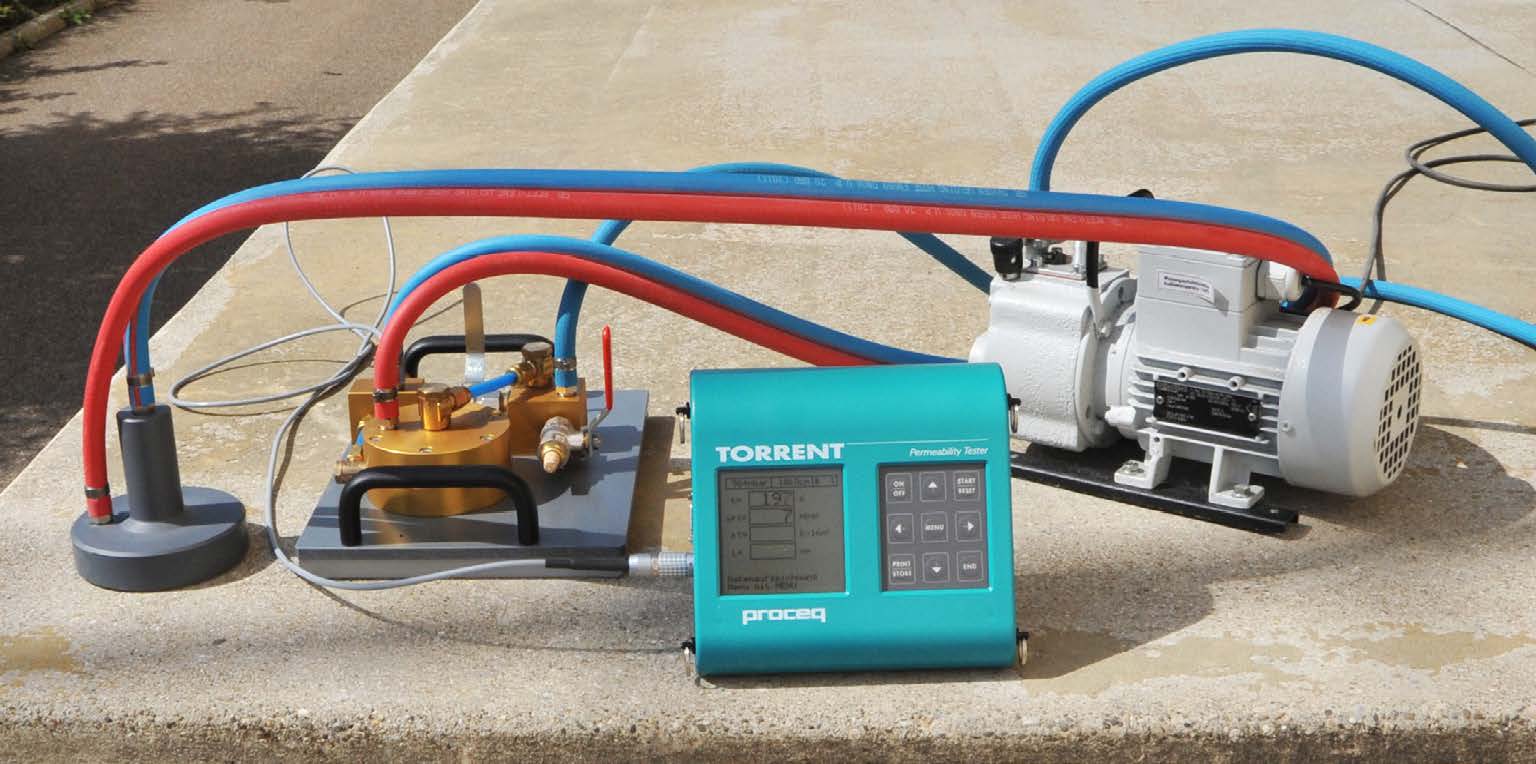

Thiết bị đo thấm bê tông hiện trường TORRENT đơn giản, dễ sử dụng với các bước thao tác thân thiện với người dùng.
Trong quá trình vận hành sử dụng thiết bị với việc đo lường sự gia tăng áp suất như một hàm thời gian theo trình tự không mong muốn.

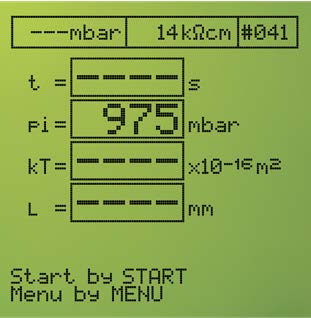

Dữ liệu liên quan được tự động thu thập bởi đơn vị hiển thị và hệ số thấm kT và độ sâu thâm nhập L của chân không được
tính toán. Phép đo đòi hỏi chỉ mất 2-12 phút, tùy thuộc vào tính thấm của bê tông. Trong trường hợp bê tông khô, lớp chất lượng của lớp bê tông có thể được đọc từ một bảng sử dụng giá trị kT.Trong trường hợp bê tông ẩm, kT được kết hợp với điện trở bê tông ρ (rho) và lớp chất lượng được xác định từ một biểu đồ.
Thiết bị kiểm tra độ thấm TORRENT dựa trên các nghiên cứu được thực hiện bởi trung tâm nghiên cứu của "Công ty TNHH
Quản lý và Tư vấn Holderbank.”, Thụy Sĩ. Kết quả của cácphép đo này, được thực hiện trong phòng thí nghiệm và trên công trường xây dựng, phù hợp tốt với các phương pháp phòng thí nghiệm, chẳng hạn như tính thấm oxy, hút mao mạch, xâm nhập clorua, vv
Thiết bị và phụ kiện cần thiết để sẵn sàng kiểm tra gồm có:
380 02 200 TORRENT Permeability Tester(Thiết bị kiểm tra thấm bê tông hiện trường)
Đáp ứng theo các tiêu chuẩn: SN 505 262/1, Annexe E, DIN 28400
Thông số kỹ thuật:
Màn hiển thị các kết quả và thông số cho phép lưu giữ đến 200 phép đo hay đối tượng đo/xác định.
Màn hiể thị tinh thể lỏng LCD kích cỡ 128 x 128 graphic LCD
Giao diện kết nối với thiết bị ngoại vi : RS 232 với cổng chuyển đổi USB
Chương trình phần mềm: Được cài đặt sẵn trong máy cho phép in các kết quả và dữ liệu đo được, và truyền các dữ liệu đến PC
Thiết bị hoạt động bởi 6 viên pin loại 1,5 LR6 cho phép hoạt động trong thời gian 60 giờ (Pin cung cấp như phụ kiện tiêu chuẩn cùng máy chính )
Nhiệt độ hoạt động cho phép từ - 10 ... + 60 0C
Va li nhựa đựng máy: 325 x 295 x 105mm
Trọng lượng 2,1 kg

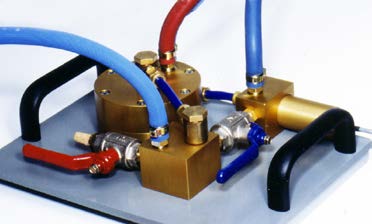

Bộ điều khiển với bộ điều chỉnh áp suất màng và cảm biến áp suất
Đường nối chân không:Kiểu mặt bích nhỏ 16 KF
Kích thước va li nhựa để bộ điều khiển với bộ điều chỉnh áp suất:520 x 370 x 125mm
Trọng lượng: 6,3 kg
Thiết bị được vận hành với máy bơm chân không. Dữ liệu kỹ thuật theo DIN 28400: Công suất hút 1,5m³ / h, áp suất tổngcộng 10mbar, kết nối bên hút: mặt bích nhỏ 10 KF / 16KF, khả năng chịu hơi nước cao
Cấu hình tiêu chuẩn bao gồm:
- Màn hiển thị kết quả LCD
- Cáp nối với máy in
- Cáp truyền dữ liệu đến máy vi tính
- Dây đeo máy
- Tài liệu hướng dẫn sử dụng thiết bị bằng tiếng Anh.
- Bộ điều khiển
- Hai va li nhựa đựng thiết bị và Bộ điều khiển

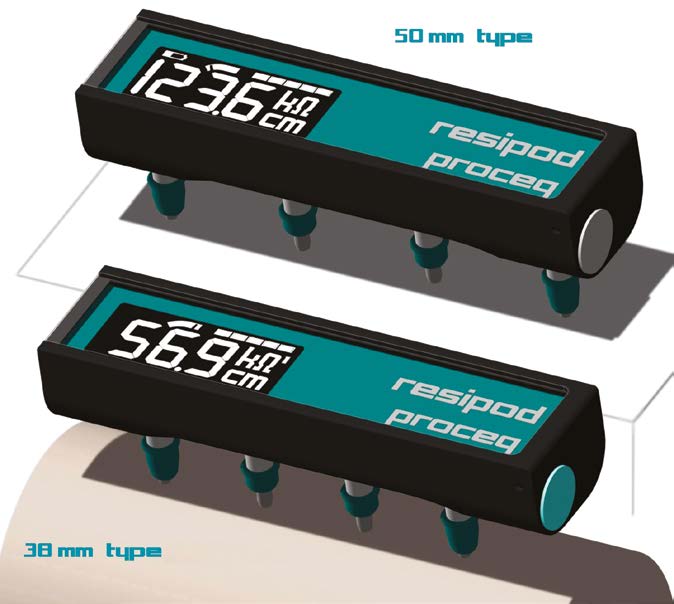

381 10 00: Máy đo điện trở suất của bê tông,loại đầu đo 50 mm
Hãng sản xuất: Proceq
Xuất xứ : Thụy Sỹ
Năm sản xuất : 2018
Độ bền của cấu trúc/kết cấu mới và đánh giá các thiết kế kết hợp có thể được cải thiện bằng chất lượng nghiêm ngặt kiểm soát của kháng bê tông để clorua xâm nhập.
Các bài kiểm tra điện trở suất bề mặt hiện nay đã thành lập chính nó như một giải pháp đơn giản và nhanh hơn để kiểm tra độ thấm clorua nhanh chóng tránh lãng phí thời gian hơn.

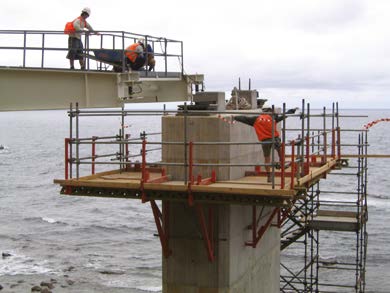

Để đánh giá các cấu trúc hiện có, lập bản đồ điện trở suất bổ sung tiềm năng một nửa tế bào lập bản đồ như nó đã được chứng minh rằng có một liên kết trực tiếp giữa điện trở suất cụ thể và khả năng chống ăn mòn và tốc độ ăn mòn. Resipod thiết kế để đo điện trở suất bề mặt của bê tông để chỉ ra tình trạng của bê tông .
Ứng dụng:
+ Ước lượng khả năng ăn mòn
+ Chỉ ra tốc độ ăn mòn
+ Xác định mối tương quan tới độ thấm Clorua
+ Xác định yêu cầu chống ăn mòn
+ Xác định khu vực ẩm và khô trong một cấu trúcbê tông
+ Xác định khu vực dễ bị Clorua thâm nhập . . .
Đặc tính kỹ thuật:
Dải đo rộng : 0 - 1000 kΩcm (tùy thuộc cách thăm dò)
Độ phân giải (dòng hiện hành 200μA):± 0,2 kΩcmhoặc ±
Độ phân giải (dòng hiện hành 50μA):± 0,3 kΩcm hoặc ± 2%
Độ phân giải (dòng hiện hành <50μA):±2 kΩcm hoặc ± 5%
Tần số : 40Hz
Bộ nhớ : 500 giá trị đo
Nguồn cung cấp:> 50 giờ
Kết nối sạc: qua USB loại B( 5V-100mA)
Cấu hình tiêu chuẩn cung cấp kèm theo gồm có :
01 máy chính hiển thị điện tử với đầu đo loại 50 mm
01 tấm chuẩn đầu dò
01 cáp sạc máy cổng USB
01 phần mềm cài đặt sẵn bên trong máy
01 Dây đeo máy ( kiểu đeo ở cổ tay )
01 bộ hướng dẫn sử dụng máy
01 hộp nhựa đựng máy và phụ kiện
